抗震支架焊接底座

抗震支架焊接底座产品介绍

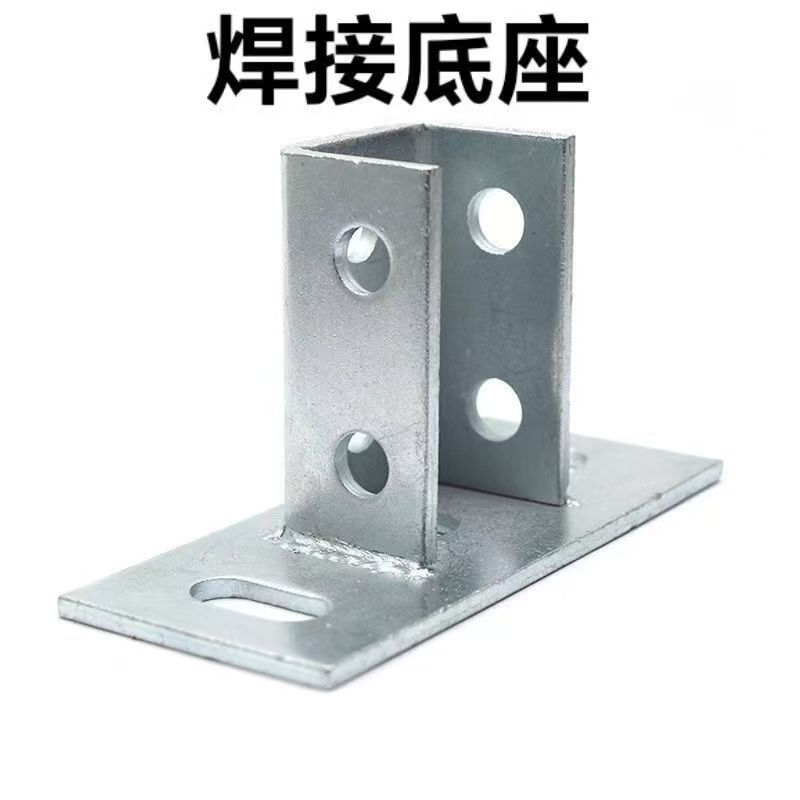

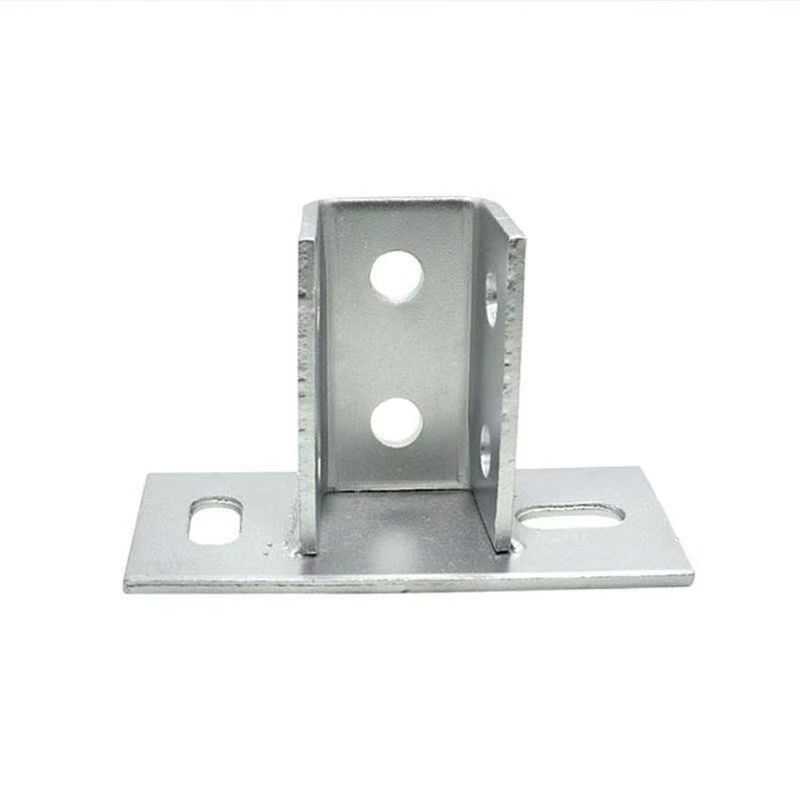

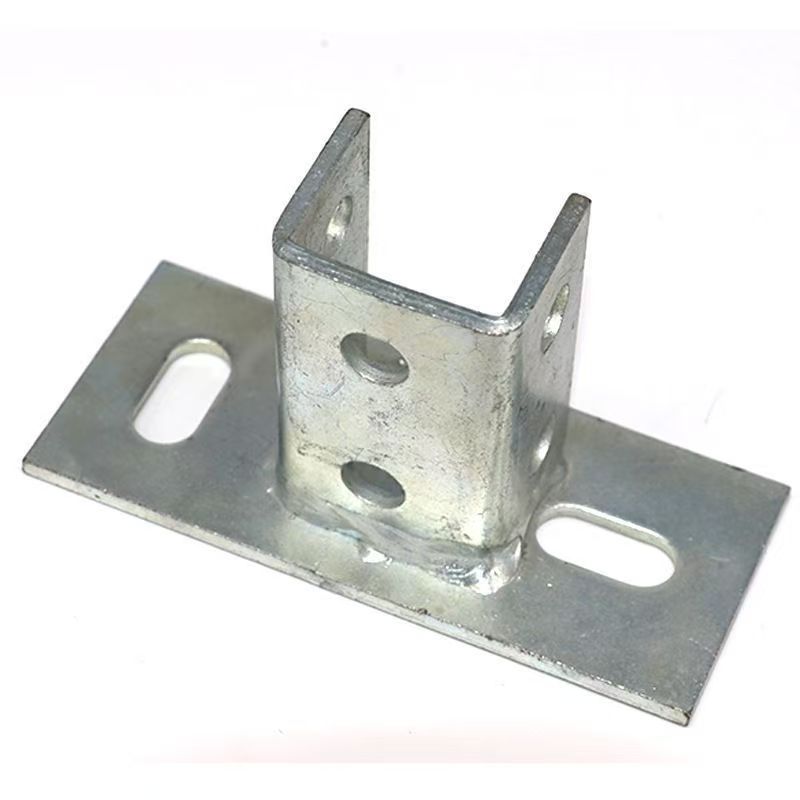

抗震支架焊接底座是建筑机电支吊架系统中常用的连接构件，通常由U形连接槽体、立板或C型连接件与安装底板焊接组成。产品可通过立板孔位连接C型槽钢或方管，并通过底板安装孔与建筑主体结构固定。

河北立硕新材料科技有限公司可根据抗震支架、成品支吊架、综合支架及设备支撑项目需求，生产不同高度、底板尺寸、孔位、板厚和连接形式的焊接底座，并提供碳钢、不锈钢、电镀锌和热浸锌等产品方案。

焊接底座的结构组成

连接槽体：用于容纳或连接C型槽钢、方管及其他支架构件，槽体侧面可设置螺栓安装孔。

安装底板：用于连接混凝土梁、板、墙体或其他主体结构，通常设置圆孔或长圆孔。

焊接部位：连接槽体与底板通过焊接形成整体结构，焊缝形式和焊接质量应满足产品图纸及项目要求。

配套紧固件：可根据安装方式配套锚栓、螺栓、垫片、螺母和防松构件。

焊接底座的产品特点

1. 连接槽体与底板形成整体结构，便于与C型槽钢、方管及支架构件连接。

2. 底板可设置长圆孔或圆孔，适应不同锚固方式和安装位置。

3. 可根据工程要求定制总高度、内宽、底板尺寸、板厚和孔位。

4. 可生产单侧、双侧、U形及其他不同结构形式的焊接底座。

5. 支持碳钢、不锈钢、电镀锌、热浸锌等多种材质和防腐方案。

焊接底座的应用范围

焊接底座适用于抗震支架、成品支吊架、水管支架、风管支架、电缆桥架支架、综合管线支架、设备支架及其他建筑机电支撑系统。

产品可安装于混凝土梁、板、墙体或符合项目要求的主体结构位置，并可与槽钢、方管、全牙丝杆、连接件及锚固件组合使用。

焊接底座的加工要求

尺寸控制：连接槽体内宽、高度、底板尺寸和孔位应与配套槽钢及安装方式一致。

焊接质量：焊接部位应保证连接完整，避免出现影响使用的漏焊、虚焊、明显裂纹或严重变形。

孔位加工：圆孔及长圆孔的位置、孔径和孔距应符合确认图纸或样品要求。

防腐处理：焊接和加工完成后，应根据使用环境进行相应表面处理。热浸锌产品应关注孔位、焊缝及内角区域的镀层状态。

外观检查：产品表面应无影响安装和使用的毛刺、严重变形、明显锈蚀及其他缺陷。

焊接底座与免焊底座的区别

焊接底座由多个钢制构件通过焊接组合，可根据工程需求灵活调整连接槽体、底板和高度，适合多种非标结构加工。

免焊底座通常采用钢板折弯或冲压成型，不依赖焊缝连接，更适合标准化装配和螺栓连接。

两种底座不能只根据外观判断优劣，应结合支架结构、受力要求、安装空间、使用环境和项目图纸进行选择。

采购焊接底座需要提供哪些参数？

1. 配套C型槽钢或方管规格；

2. 底座总高度和连接槽体内宽；

3. 底板长度、宽度和厚度；

4. 连接孔孔径、孔距及数量；

5. 底板安装孔类型及位置；

6. 材质、表面处理和采购数量；

7. 是否需要配套锚栓、螺栓及其他支架配件。

定制加工与工程供货

河北立硕支持根据客户图纸、样品及工程参数加工焊接底座，可提供规格确认、样品制作、非标定制、配套选型、批量生产和项目分批供货服务。

说明：页面图片为产品结构示意，不同型号的尺寸、孔位、板厚、焊缝、材质和表面处理可能存在差异，最终以确认图纸、实物样品及采购合同为准。
